新能源?電池干法隔膜薄膜穿刺試驗測試

試驗方案：電池膜穿刺試驗方法
計算標準：GB/T 37841-2019
送檢單位：某新能源科技有限公司
試樣名稱：三層共擠隔膜NDT18E1
試驗日期：2023-07-05
試樣規格：100mm*100mm
穿刺針直徑：1.0mm
試驗速度：100 mm/min
試驗溫度：85 ℃
設備型號：三思泰捷CMT4204萬能試驗機
客戶背景：該客戶是上市企業，公司研制的干法隔膜主要供應給比亞迪等客戶?？捎糜诠虘B或半固態電池用濕法隔膜已取得該行業頭部客戶小批量訂單以及腰部客戶的企業訂單。

試驗數據：

    厚度    耐穿刺力    耐穿刺強度
單位    mm    N    kN/mm
試樣1    0.018    2.154    0.120
試樣2    0.018    2.168    0.120
試樣3    0.018    2.204    0.122
試樣4    0.018    2.242    0.125
試樣5    0.018    2.228    0.124
試樣6    0.018    2.354    0.131
最大值    --    2.354    0.131
最小值    --    2.154    0.120
平均值    --    2.225    0.124

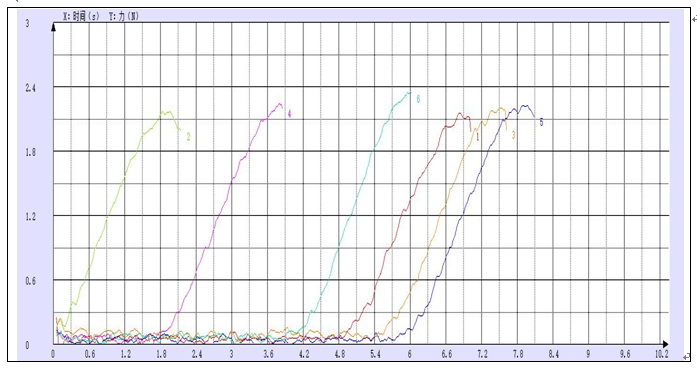

試驗曲線：

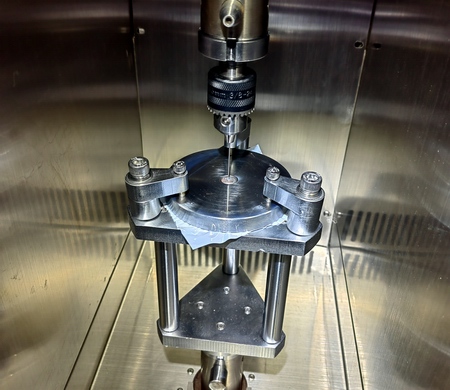

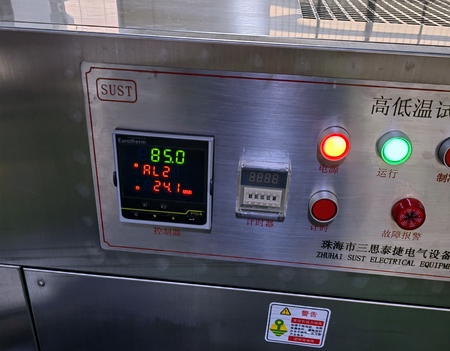

試驗現場：
